九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

近日，劉艷艷博士在高效制氫催化劑設(shè)計方向取得新進展，相關(guān)成果在Applied Catalysis B: Environmental (DOI: 10.1016/j.apcatb.2021.120094)期刊上發(fā)表，題目為“Tuning surface d charge of Ni-Ru alloys for unprecedented catalytic activity towards hydrogen generation from ammonia borane hydrolysis”，劉艷艷博士為第一作者。

現(xiàn)代社會對能源轉(zhuǎn)化的迫切需要迫使更加高效的催化工藝。尋找高活性和低價格的多相催化劑是核心任務(wù)。費米能級中d帶中心與催化劑的吸附狀態(tài)存在一定的相互作用，進而會影響催化性能。納米合金催化劑的應(yīng)用需要一種精確的表面d電子性質(zhì)調(diào)節(jié)方法，金屬-載體相互作用是調(diào)節(jié)表面d電子性質(zhì)從而提高催化活性的有力手段。氨硼烷水解作為生產(chǎn)高純氫的一個重要反應(yīng)。該反應(yīng)涉及兩個活化過程-水和氨硼烷分子。水分子的活化是一個速率決定步驟，它與催化劑的表面電子狀態(tài)有關(guān)。由于氨硼烷水解特殊的反應(yīng)機理和溫和的反應(yīng)條件可作為評價催化劑活性位點設(shè)計和揭示其構(gòu)效關(guān)系的模型反應(yīng)。

本工作通過合金化效應(yīng)與金屬載體相互作用調(diào)控表面d電荷進而加快氨硼烷水解效率，TOF達到歷史新高（2.51×10⁵ mL?min^?1?g_Ru^?1)。從實驗和密度泛函理論(DFT)模擬結(jié)果看，優(yōu)化后的表面d電荷有助于水和氨硼烷分子活化。本研究為理性設(shè)計高效非貴金屬多相催化劑開辟了一條新途徑。

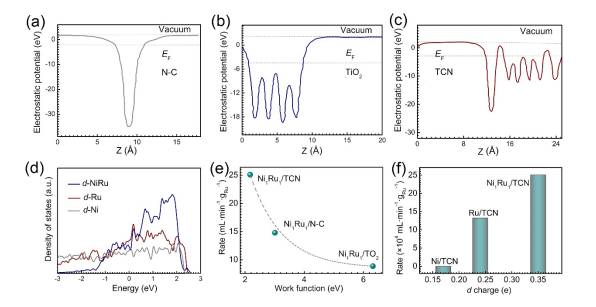

圖1. N-C, TiO₂和 TCN三個支撐面投影的局部態(tài)密度

為了從本質(zhì)上闡明NC、TiO₂和TCN三種載體在NH₃BH₃水解制氫催化反應(yīng)中的差異，進行了DFT計算。圖1為N-C、TiO₂和TCN界面結(jié)構(gòu)的靜電勢。N-C、TiO₂和TCN的功函數(shù)分別為3.01、6.32和2.17 eV(圖1a-c)。圖1d為d軌道在金屬表面的DOS。通過計算d軌道，Ru/TCN、Ni/TCN和Ni₁Ru₁/TCN的表面d電荷分別為0.35、0.24和0.17 e。圖1e顯示了催化劑活性與載體功函數(shù)的關(guān)系。顯然，當N-C與TiO₂復合后形成N摻雜碳包覆TiO₂ (TCN)，很好地優(yōu)化了載體的功函數(shù)，從而有效地提高了負載NiRu合金的催化性能。由于TCN載體的獨特功函數(shù)，它更適合負載NiRu合金NPs。結(jié)合XPS表征結(jié)果可以明顯看出，TCN能有效促進d電荷在負載金屬表面的轉(zhuǎn)移，增加催化活性位點。圖1f顯示了NH₃BH₃水解的催化活性與金屬表面d電荷的關(guān)系。NiRu合金的d電荷與Ru或Ni單一金屬不同。合金間的電荷轉(zhuǎn)移有利于催化活性的提高。

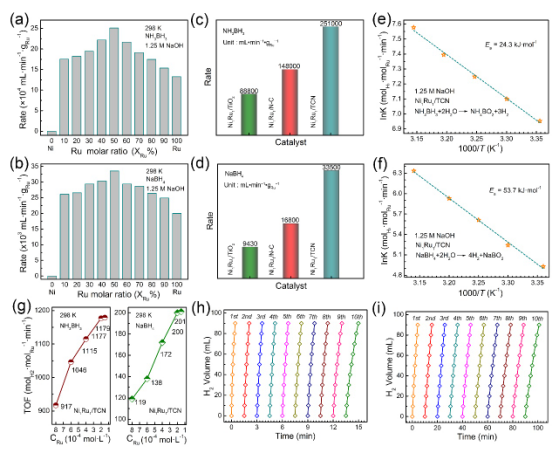

圖2 NiRu/TCN催化劑對于氨硼烷水解的催化性能

由于合金表面的應(yīng)變效應(yīng)和協(xié)同效應(yīng)，影響了金屬表面的子狀態(tài)，從而在NiRu/ TCN表面產(chǎn)生了大量的活性位點。同時，Ni和Ru之間有較強的協(xié)同作用。因此，硼氫化物水解的催化活性大大提高，達到具有歷史新高的催化活性（2.51×10⁵ mL min^?1 g_Ru^?1)。NiRu合金的載體也會影響催化劑活性和穩(wěn)定性。與Al₂O₃和SiO₂載體相比， TiO₂載體能有效促進NH₃BH₃和NaBH₄水解生成氫氣。隨著反應(yīng)溫度的升高，催化活性逐漸提高。TOF值從298K時的1046.2 mol mol_Ru^-1 min^-1顯著增加到318K時的1952.9 mol mol_Ru^-1 min^-1。催化劑的E_a值為24.3 kJ?mol^-1，低于之前報道的Ru基催化劑的E_a值，該催化劑具有良好的循環(huán)穩(wěn)定性，在十次循環(huán)后沒有明顯下降。

由于TCN載體對NH₃BH₃水解沒有催化活性，因此主要活性位點來自于NiRu合金。對于Ru基催化劑，NH₃BH₃水解反應(yīng)的速率決定步驟是H₂O分子的分解。在Ru中引入Ni形成NiRu合金，降低了Ru催化H₂O分子離解的能壘。由于電子相互作用，Ni向Ru提供的電子使Ru表面電子富集，提高了催化活性。

總結(jié)

綜上所述，NiRu合金與氮摻雜碳包覆二氧化鈦之間的金屬-載體相互作用成功地調(diào)節(jié)了表面d電荷。通過表面d電荷的調(diào)節(jié)，合金催化劑的催化活性明顯提高。優(yōu)化后的Ni₁Ru₁/TCN催化劑在NH₃BH₃水解條件中活性最高，在298K的條件下，其r_B可達2.51×10⁵ mL min^?1 g_Ru^?1?；旌暇?/span>TiO₂與金屬載體的相互作用有效地提高了NiRu合金對硼氫化物水解的催化活性，達到了前所未有的水平。該策略為非均相催化過程中高效固體催化劑的理性設(shè)計開辟了一條新途徑。這項工作對實現(xiàn)高效能量轉(zhuǎn)換具有重要意義。

作者簡介

劉艷艷，副研究員，河南農(nóng)業(yè)大學校聘教授，2017年7月畢業(yè)于鄭州大學，獲得理學博士學位，2018年3月-2021年2月在中國林業(yè)科學研究院林產(chǎn)化學工業(yè)研究所進行博士后研究工作，師從蔣劍春院士。主要從事碳基能源催化和電化學儲能活性炭材料及過程研究。以第一作者/通訊作者在Appl. Catal. B, Adv. Sci., Nano Research, J. Mater. Chem. A等期刊發(fā)表論文20余篇, 3篇論文被選為亮點做了封面介紹；主持國家自然科學基金青年基金等項目3項，作為骨干參與國家重點研發(fā)計劃1項。

文章鏈接：https://doi.org/10.1016/j.apcatb.2021.120094。
