- 首頁
- 資訊
Angew：華東理工李春忠、陳龍團隊在高比能氯超級電容器設(shè)計開發(fā)取得新進展
來源：華東理工大學 2023-01-09
導讀：近日，華東理工大學化工學院李春忠教授、陳龍?zhí)仄秆芯繂T團隊在水系超級電容器領(lǐng)域取得新進展，首次構(gòu)建了基于氯氧化還原反應的呼吸式超級電容器，大幅提升了水系超級電容器的能量與功率密度。相關(guān)成果以“High Power- and Energy-Density Supercapacitors through the Chlorine Respiration Mechanism”為題發(fā)表在《德國應用化學》上（Angew. Chem. Int. Ed. e202215342 (2022)）。

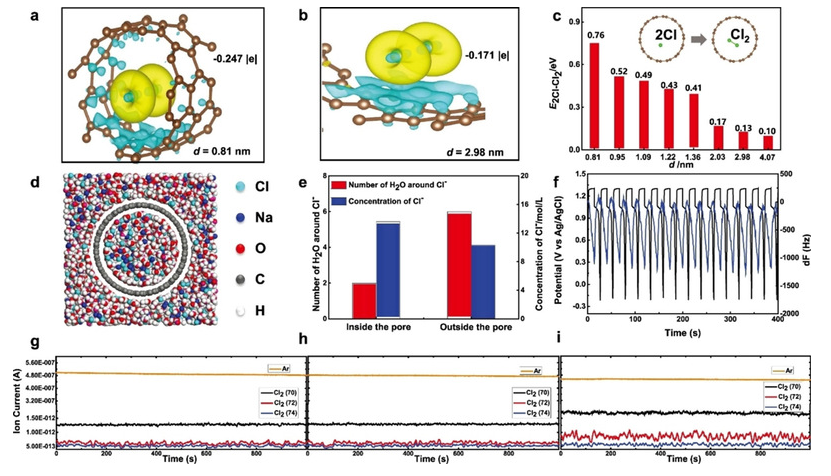

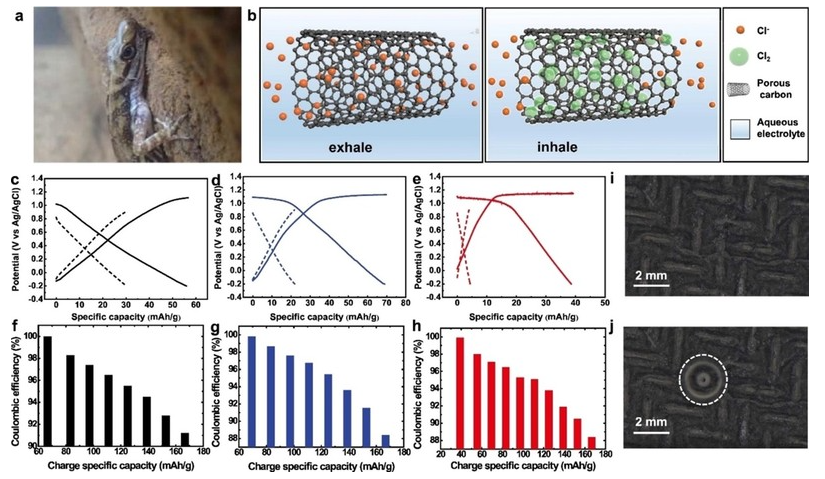

水系超級電容器由于其較高的功率密度以及優(yōu)異的循環(huán)壽命，受到了廣泛的關(guān)注。然而，基于陰陽離子吸/脫附的超級電容器，能量密度遠低于鋰離子電池等其他電化學儲能器件，這嚴重限制了其大規(guī)模應用。氯具有成本低廉、能量密度高以及氧化還原反應速率快的優(yōu)點，非常適合于電化學儲能器件應用。但是，氣態(tài)氯的儲存難題限制了其發(fā)展。在該研究中，受到一種水生蜥蜴的啟發(fā)，研究人員采用多孔碳來儲存釋放充放電過程中產(chǎn)生的氯氣。研究結(jié)果顯示孔徑是氯氣在多孔碳材料中析出與吸附的關(guān)鍵參數(shù)。DFT計算結(jié)果表明，在氯離子氧化過程中，氯氣的形成能隨著孔徑的增加而減小，當孔徑大于2.03 nm時幾乎相同。這也與電化學測試結(jié)果一致?？讖綖? nm的碳納米管，其氯氣析出與吸附性能遠優(yōu)于孔徑小于2 nm的活性炭衍生物多孔碳，以及孔徑約為4 nm的有序介孔碳材料（CMK3）。圖片說明：DFT計算結(jié)果表明孔徑是多孔碳儲氯性能的關(guān)鍵參數(shù)以孔徑為3 nm的碳納米管作為儲氯電極，其可以提供 39 mAh/g的比容量，循環(huán)55000次后，仍能保持98%的比容量。以其作為正極，NaTi2(PO4)3為負極的超級電容器在 257 C的倍率下可以提供33 Wh/kg的能量密度，30000次循環(huán)后，容量幾乎沒有衰減。而且其在50000 W/kg的高功率密度下仍然可以提供16 Wh/kg的能量密度。此外，應用金屬鋅作為負極時，該氯超級電容器的能量密度可進一步提高至53 Wh/kg。這些性能遠優(yōu)于目前商業(yè)化超級電容器。圖片說明：氯超級電容器能量密度遠優(yōu)于目前商業(yè)化超級電容器該論文第一作者為碩士研究生范曉彤、黃凱博士，通訊作者為化工學院李春忠教授、陳龍?zhí)仄秆芯繂T、練成特聘研究員以及牛津大學杲祥文研究員。該工作得到了國家自然科學基金委重點項目、青年項目、上海高校特聘教授（東方學者）等經(jīng)費支持。原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202215342
聲明：化學加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的，并不意味認同其觀點或證實其描述。若有來源標注錯誤或侵犯了您的合法權(quán)益，請作者持權(quán)屬證明與本網(wǎng)聯(lián)系，我們將及時更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@www.yqxsz.com
在線客服
快速發(fā)布
我的店鋪
我的化學加
我的消息
我要充值
回到頂部
