九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

有機框架材料具有獨特的孔洞結構、高的比表面積和優(yōu)異的物理化學性質，在能源、催化、傳感以及光電器件等領域展示了廣闊的應用前景。目前制備的有機框架材料，受到分子鍵接方式、堆疊結構和加工方法制約，導電性能較低。因此，開發(fā)新型低維有機框架材料，發(fā)展低成本、大規(guī)模晶體和薄膜制備技術對于推動有機框架材料功能器件的應用具有重要意義。

在中國科學院先導B專項和國家自然科學基金委的大力支持下，化學研究所有機固體院重點實驗室劉云圻課題組開展了低維導電有機框架材料的可控制備研究，在金屬有機框架（MOF）和共價有機框架（COF）材料薄膜的可控組裝以及光電性能研究方面取得了系列研究進展（Angew. Chem. Int. Ed. 2021, 60, 2887；Adv. Mater. 2021, 33, 2007741；Angew. Chem. Int. Ed. 2021, 60, 17440；Angew. Chem. Int. Ed. 2022,134,e202113067, Nat. Commun. 2022, 13, 1411）。

最近，該課題組陳建毅等科研人員以1,5-二氨基-4,8-二羥基-9,10-蒽二酮(DDA)為有機配體，設計合成了一種新型的一維DDA-Cu 有機框架材料。不同于廣泛報導的二維有機框架材料，該材料的有機配體與雙銅離子連接，形成延伸的π-d共軛納米帶。在平面內，這些納米帶肩并肩排列，而在垂直于分子平面方向則采用π-π堆疊方式。該結構特征為電荷沿π-d納米帶和π-π堆疊方向傳輸提供了高效傳輸途徑。研究結果表明，DDA-Cu有機框架材料是一種n型半導體材料，具有高的結晶質量和高的電導率（約9.4 S m^–1），其電學帶隙（E_g）和激子結合能（E_b）分別為0.49 eV與0.3 eV。將DDA-Cu MOF用作超級電容器的電極材料，表現出良好的電荷儲存性質與循環(huán)穩(wěn)定性，其質量電容和面電容分別可以達到118 F/g和236 mF/cm²，性能優(yōu)于近期報道的碳納米管、石墨烯、MOF等材料。此外，基于DDA-Cu材料薄膜，研究者也搭建了柔性光電突觸器件，成功地模擬了人工視覺感知系統(tǒng)，且器件表現出良好的抗彎曲性與空氣穩(wěn)定性。相關研究工作發(fā)表在Nat. Commun.（2022, 13, 7599）上，文章第一作者為博士生商圣從，通訊作者為陳建毅研究員。

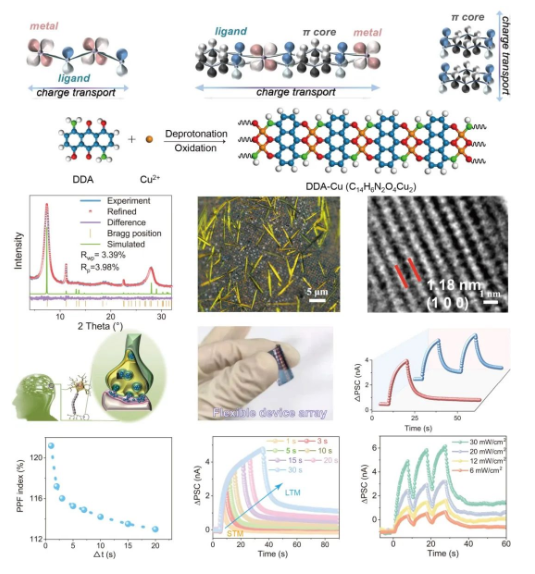

圖. 一維DDA-Cu 有機框架材料的結構和柔性光電突觸器件
