九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

如圖一所示是由吉林大學(xué)朱廣山和裘式綸課題組在973項目“有機分子基框架多孔材料的前沿研究”（2012CB821700）資助下，完成并報道的一例新型POF材料，其結(jié)構(gòu)完全由苯環(huán)組成，因此這類材料又被命名為多孔芳香骨架材料（PAF）。合成該材料的有機基塊是對稱的四溴四苯甲烷，可以看作是正四面體形的四節(jié)點。通過偶聯(lián)反應(yīng)，兩個有機基塊脫掉溴后可以互相連接，每個有機基塊和另外的四個有機基塊相連，可以形成類似于金剛石的框架結(jié)構(gòu)。

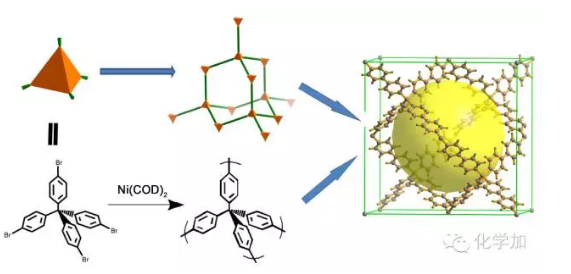

圖一   POF材料的設(shè)計合成和模擬結(jié)構(gòu)示意圖

POF的結(jié)構(gòu)。POF的結(jié)構(gòu)可以是晶態(tài)的，也可以是無序的，這和合成它們的聚合反應(yīng)的選擇有很大的關(guān)系。由于合成POF結(jié)構(gòu)的有機基塊多會選擇對稱性較高、剛性的小分子，一般認為，就算是對于無序的結(jié)構(gòu)，有機基塊還是會按照一定的連接方式聚合，從而在微觀尺寸上形成理想的規(guī)則的結(jié)構(gòu)。

POF具有有序的微孔結(jié)構(gòu)。POF的微孔結(jié)構(gòu)可以通過材料對氮氣等分子作為探針的吸附行為的測試來研究。研究顯示，POF一般具有尺寸分布很小的微孔結(jié)構(gòu)，也側(cè)面說明了POF結(jié)構(gòu)微觀尺寸上的規(guī)則性。而有序單一的微孔結(jié)構(gòu)對于氣體存儲、小分子分離、催化劑等的擔(dān)載以及主客體化學(xué)的應(yīng)用和研究都有很大的意義。

POF的內(nèi)表面積很大。材料的內(nèi)表面積也是通過氮氣等分子作為探針來測試的，可以一定程度上衡量多孔材料吸附小分子的能力。POF材料的內(nèi)表面積通常在每克1000平方米以上，高于傳統(tǒng)的微孔材料沸石分子篩。而PAF-1的內(nèi)表面積達到每克5600平方米，甚至可以和晶態(tài)微孔材料MOF中的佼佼者媲美。

POF的微孔結(jié)構(gòu)具有可調(diào)控、可修飾性。鑒于POF的結(jié)構(gòu)完全由有機基塊組成，依托于現(xiàn)在發(fā)展出的具有很高的定向性的有機合成技術(shù)，可以有效的對POF的微孔結(jié)構(gòu)進行大小和形狀的調(diào)控以及功能的修飾。例如：使用結(jié)構(gòu)相似、尺寸較大的有機基塊可以得到孔道尺寸更大的同系列化合物；使用帶有某些功能基團的有機基塊可以將功能性引入到POF的孔道中。

POF具有很高的穩(wěn)定性。穩(wěn)定性是材料在應(yīng)用過程中必須面對的問題，而多孔材料因為其空曠的結(jié)構(gòu)很容易導(dǎo)致穩(wěn)定性的下降。POF的一個特點就是其具有很高的熱穩(wěn)定性和化學(xué)穩(wěn)定性，這源于POF的框架都是通過結(jié)合力很強的共價鍵連接的。例如：PAF-1的熱穩(wěn)定性超過500攝氏度，在沸水、常見有機溶劑、強酸中也可以穩(wěn)定的保持完整的微孔結(jié)構(gòu)。

總結(jié)

綜上所述，POF材料完全由有機部分組成，其結(jié)構(gòu)可以實現(xiàn)一定程度的設(shè)計合成，強大的有機合成技術(shù)的支持還允許對POF材料的微孔結(jié)構(gòu)進行調(diào)控和修飾。共價鍵還為POF材料提供了很高的穩(wěn)定性，非常有利于POF材料在其他領(lǐng)域和實際環(huán)境下的應(yīng)用。因此，POF材料的出現(xiàn)為多孔材料的發(fā)展提供了新的機遇。

目前，POF由于發(fā)展時間尚短，未來要進入工業(yè)生產(chǎn)甚至人們的生活中，還存在一些局限性，例如：成本較高、合成步驟較長等。因此，POF的發(fā)展不僅需要多孔材料的研究人員對其結(jié)構(gòu)和應(yīng)用的不斷開發(fā)，還需要具有有機化學(xué)、高分子化學(xué)、材料化學(xué)、物理化學(xué)、理論化學(xué)等領(lǐng)域的研究人員的積極參與，真正的實現(xiàn)POF材料的價值，從而改變我們的生活。

參考文獻：

1. Cote, A. P.; Benin, A. I.; Ockwig, N. W.; O'Keeffe, M.; Matzger, A. J.; Yaghi, O. M. Science 2005, 310, 1166

2. Ben, T.; Ren, H.; Ma, S. Q.; Cao, D. P.; Lan, J. H.; Jing, X. F.; Wang, W. C.; Xu, J.; Deng, F.; Simmons, J. M.; Qiu, S. L.; Zhu, G. S. Angew. Chem. Int. Ed. 2009, 48, 9457

3. Slater, A. G.; Cooper, A. I. Science 2015, 348, aaa8075
