九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

由于其突出的機械、電學以及光學性質, 碳納米管材料在納米科技和電子學領域中扮演著非常重要的角色。然而，傳統(tǒng)的制備方法難以控制碳納米管的生長，只能得到金屬納米管和半導體納米管的隨機混合物。從精確結構控制的角度考慮，利用有機化學自下而上的合成方法是制備高純度碳納米管的理想策略之一。管狀非平面共軛大環(huán)化合物因其大的π體系、確定的尺寸和形狀而受到越來越多的關注。由于不存在鏈端效應且具有高的對稱性和應變能，π共軛大環(huán)化合物表現(xiàn)出卓越的光電學性能，在有機光電領域的應用方面顯示出巨大的潛力。特別是具有大的不對稱因子和高PL量子產率的手性共軛大環(huán)化合物是手性光學應用的理想選擇。迄今為止，合成具有特定尺寸和直徑的全π共軛手性納米管片段仍然是一個巨大的挑戰(zhàn)。

杜平武教授課題組基于前期在碳納米管新結構合成和光物理性質方面的系列工作，巧妙地利用蒽作為多環(huán)芳烴構筑單元，首次合成報道了螺旋(-)/(+)-(12,4)手性碳納米管片段[4]cyclo-2,6-anthracene ([4]CAn_2,6) (圖1a)，并通過掃描隧道顯微鏡觀察到該分子的形貌(圖1b)。隨后通過紫外可見、熒光、NMR, 圓二色性（CD）和圓偏振發(fā)光（CPL）光譜(圖1c-1f)，結合理論計算研究了其光物理性質，與平面蒽單體相比，該手性π共軛大環(huán)在吸收光譜和發(fā)射光譜中均顯示出顯著的紅移(> 100 nm)。值得注意的是，[4]CAn_2,6顯示出極強的圓偏振發(fā)光(|g_lum|為0.1)，比目前報道的最好的CPL活性材料提高了100倍以上 (目前已報道的大部分CPL活性材料具有非常小的|g_lum|，通常在10^-2到10^-4之間)，這表明[4]CAn_2,6作為CPL活性材料的巨大潛力。本文報道的結果實現(xiàn)了合成新型螺旋手性管狀共軛材料，并為設計制備高CPL活性材料和利用其做模板制備單一手性碳納米管提供了新思路。

中國科學技術大學化學與材料科學學院材料科學與工程系博士生王進義和浙江工業(yè)大學莊桂林副教授為文章的共同第一作者。杜平武教授為論文的唯一通訊作者。該項研究得到了國家自然科學基金委、科技部、合肥微尺度物質科學國家研究中心和能源材料化學前沿協(xié)同創(chuàng)新中心的資助。

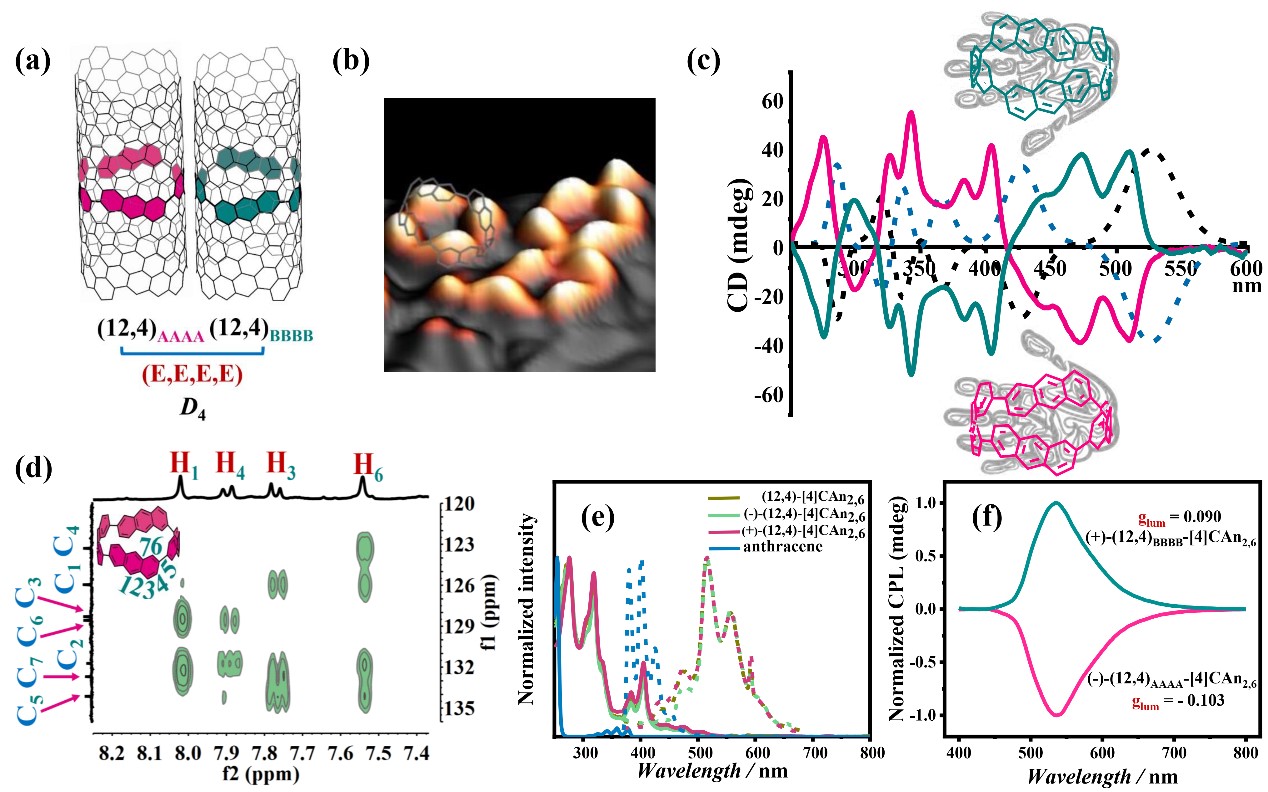

圖1. [4]CAn_2,6手性碳納米大環(huán)的表征及其性質研究。(a)嵌入在相應碳納米管中的[4]CAn_2,6大環(huán)及其手性指數(shù)、單體連接單鍵處的立體構型、所屬分子點群; (b) 3D高分辨STM圖像；(c) CD光譜；(d) 2D (H, C)-HMBC NMR譜；(e) 紫外及熒光光譜；(f) CPL光譜。

附文章鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.201909401 .
