九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

價(jià)格低廉、無(wú)毒、環(huán)境友好的金屬錫（Sn）與鉍（Bi）在能源轉(zhuǎn)化和存儲(chǔ)等領(lǐng)域有著廣泛應(yīng)用。然而，由于Sn與Bi的晶格失配大(>22%)、易相分離和氧化、以及二者之間相容性低于2 at%，使得純相Sn1-xBix合金材料的制備及其物化性質(zhì)的研究成果較少被報(bào)道。該研究中，團(tuán)隊(duì)首次在無(wú)水無(wú)氧的條件下通過(guò)一鍋濕化學(xué)法制備出結(jié)構(gòu)穩(wěn)定、組分可調(diào)的四方相Sn1-xBix合金納米晶，其中Bi的含量可以達(dá)到20 at%，遠(yuǎn)超過(guò)的研究結(jié)果（<2 at%）。

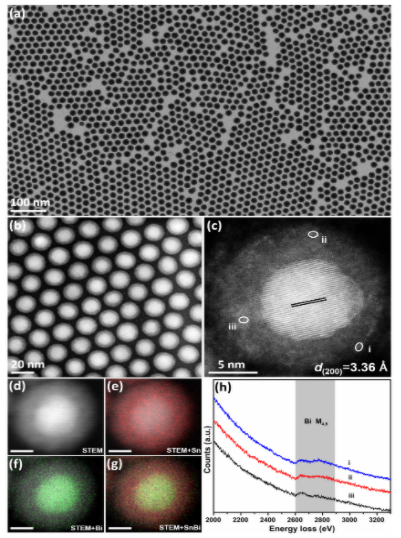

核殼Sn0.80Bi0.20@Bi-SnOx納米顆粒的結(jié)構(gòu)表征

一般來(lái)說(shuō)，Sn與Bi都是對(duì)空氣敏感且易于氧化的金屬。因此，當(dāng)Sn1-xBix合金納米晶暴露在空氣中時(shí)，表層的Sn與Bi原子會(huì)發(fā)生氧化形成無(wú)定型的納米氧化層。通過(guò)雙球差電鏡（HAADF-STEM）、原子分辨級(jí)電子能量損失光譜(EELS)、以及X-光電子能譜（XPS）等一系列表征，團(tuán)隊(duì)進(jìn)一步揭示了該納米氧化層是一種零價(jià)Bi原子摻雜的無(wú)定型SnOx結(jié)構(gòu)。形成該結(jié)構(gòu)的原因可能是Sn與Bi的競(jìng)爭(zhēng)氧化，具有較高氧親和能的Sn會(huì)首先被氧化成無(wú)定型的SnOx,然后將Bi原子錨定在其中，最后形成這種特殊而又新穎的零價(jià)Bi原子摻雜的無(wú)定型SnOx納米殼層。

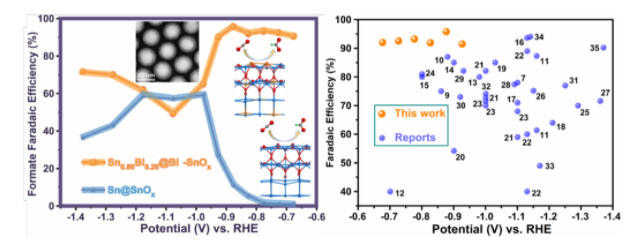

Sn0.80Bi0.20@Bi-SnOx催化劑CO2還原性能

 團(tuán)隊(duì)進(jìn)一步研究了新型的零價(jià)Bi原子摻雜的無(wú)定型SnOx納米殼層在CO2電化學(xué)還原中的性能。該催化劑在較寬的低電位區(qū)間(-0.67到 -0.92 V vs RHE)具有很高的甲酸產(chǎn)率(>90%)，該性能遠(yuǎn)超此前研究出來(lái)的氧化錫類催化劑。通過(guò)詳細(xì)的電催化分析和對(duì)應(yīng)的密度泛函理論計(jì)算，團(tuán)隊(duì)揭示了該結(jié)構(gòu)優(yōu)越的性能是由于Bi原子摻入SnOx中抑制了H2和CO的形成，從而促進(jìn)了甲酸的產(chǎn)生。

該研究中，權(quán)澤衛(wèi)為唯一通訊作者，化學(xué)系科研助理?xiàng)铉鶠檎撐牡谝蛔髡摺Ｔ摴ぷ鞯玫搅藦V西大學(xué)化學(xué)化工學(xué)院教授沈培康和南科大化學(xué)系副教授段樂(lè)樂(lè)的大力支持。該研究工作得到基金委、科技部、教育部重點(diǎn)實(shí)驗(yàn)室等項(xiàng)目的支持。

論文鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202002822
